潔凈棚支撐和更換FFU過濾單元的裝置技術參數
潔凈棚配套FFU數量及方通材料一定要滿足技術要求，潔凈棚的新風量一般是參考潔凈室來計算，因為潔凈棚實際上可以理解為局部的潔凈室，故我們所引用的數據都是關于潔凈室方面的，也就是說他們的新風量計算方式是一樣的。
潔凈棚支撐和更換過濾單元的裝置，屬于空氣凈化裝置領域。
近年來潔凈微環境已是電子信息和生物化學、醫藥、食品界等行業不可缺少的重要設施，尤其是在半導體工業中。隨著科技水平的迅速提高，產品不斷升級換代，對生產環境的潔凈級別提出了越來越高的要求。
現有的潔凈微環境包括一種能在室內建造的潔凈棚，潔凈棚具備多種潔凈等級及空間搭配，可以根據使用需求設計制作，因此具有簡便運用、彈性大、安裝容易且施工期短等特點。
目前傳統的潔凈棚在初始安裝時和更換過濾器時需要到潔凈棚頂部操作，對操作人員來說十分不安全和不方便；而且傳統的潔凈棚對微環境整體結構的承重能力要求變高，導致設計要求高和成本增加。
潔凈棚內容
為解決實際問題，提出一種可以在潔凈棚內部更換過濾單元的裝置。
具體的技術方案是：
潔凈棚支撐和更換過濾單元的裝置，具體由緊固件、支架、鋁型材和支撐墊片組成，支架組接成潔凈棚空間的頂部，風機通過緊固件固定在支架上，風機下方為高效過濾單元，高效過濾單元由固定在支架上的鋁型材和支撐墊片支撐，鋁型材水平面開有至少一個凹槽，支撐墊片一邊嵌入鋁型材凹槽中，一邊伸出支撐高效過濾單元。
更進一步地，所述的支撐墊片為Z字型或者一字型。
潔凈棚有益效果是，安裝簡便快捷，高效過濾單元可以在微環境內部更換，方便安全；不用考慮微環境的整體承重能力，設計要求降低，節約成本。
附圖說明
通過參照附圖更詳細地描述的示例性實施例，以上和其它方面及優；
潔凈棚的幾種常用的鋁型材結構示意。
1中：1、風機，2、高效過濾單元，3、緊固件，4、鋁型材，5、支撐墊片。
潔凈棚具體實施方式:
下面將參照附圖更詳細地描述本實用新型的示例性實施例。
潔凈棚，具體在高潔凈微環境的送風口處，由風機1、高效過濾單元2、緊固件3、鋁型材4、支撐墊片5和支架組成；

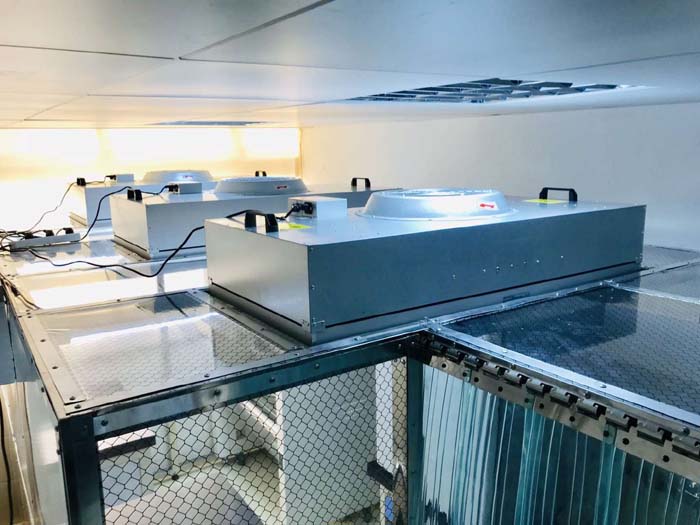

潔凈棚支架組接成潔凈微環境空間的頂部，頂部材料一般為不銹鋼板、冷軋鋼板噴塑或防靜電亞克力板；潔凈棚風機1通過緊固件3固定在支架上，使得風機1在初次安裝后就可以始終固定在微環境的頂部；
潔凈棚高效過濾單元2設置在風機1下方，與風機1緊密相連，高效過濾單元2可根據不同客戶的實際需要選擇不同的凈化級別，在高精科技的生產研發中，比如在半導體工業中，一般采用凈化級別很高的PTFE超高效過濾器；
潔凈棚高效過濾單元2由固定在支架上的鋁型材4和支撐墊片5支撐，支撐墊片5可以拆卸。潔凈微環境可根據實際需要來設置不同大小、高度和材料。
潔凈棚的風機1和高效過濾單元2水平方向橫截面積相同，保證氣流合理均勻地自上而下吹到微環境中。
潔凈棚高效過濾單元2與風機1之間留有少量的空隙，一般為10-15mm，在需要更換高效過濾單元2時，可以在微環境內部將高效過濾單元2向上托起。
潔凈棚支撐墊片5的一半可以嵌入鋁型材4中，另一半伸出用來支撐高效過濾單元2，將高效過濾單元2托起后，用來支撐高效過濾單元2底部四邊的支撐墊片5可以取出，所述的潔凈棚的支撐墊片5通常為鋁制結構。此時可以將高效過濾單元2取出，進行更換。
潔凈棚的鋁型材4為一種特制的鋁型材，鋁型材水平面開有至少一個凹槽，凹槽可以放置支撐墊片5，其常用的結構如圖所示，但不排除有其他類似的具有相同功能的結構。支撐墊片一邊嵌入鋁型材凹槽中，一邊伸出支撐高效過濾單元。
因為高效過濾單元2在正常使用中耗損比較高，所以需要經常更換，傳統的潔凈微環境在更換時需要操作人員爬到微環境頂部操作，不安全和不方便；而且對微環境整體結構的承重能力要求變高，導致設計要求高和成本增加。本實用新型的有益效果是，安裝簡便快捷，高效過濾單元可以在微環境內部更換，方便安全；不用考慮微環境的整體承重能力，節約成本。
需要強調的是，以上是實用的較好實施例而已，并非對此實用新型在外觀上作任何形式的限制，凡是依據以上實施例所做的任何簡單修改、等同變化與修飾，均仍屬于方案的范圍內。
潔凈棚經濟性—相對傳統土建式凈化室，成本大大降低。
高效性—提供潔凈的垂直氣流，保持室內潔凈度。具有獨立的空調和回風系統，彈性間隔容易、建造成本低、使人與設備、產品有效隔離，可使人為的干擾及污染降至最低程度，從而提高產品合格率。
便捷性—一個標準10′×10′潔凈棚只需幾小時安裝，拆卸更簡便，彈性大、施工期短、遷移性佳。
靈活性—支架式可增加FFU的數量，從萬級提升到百級凈化級別。
